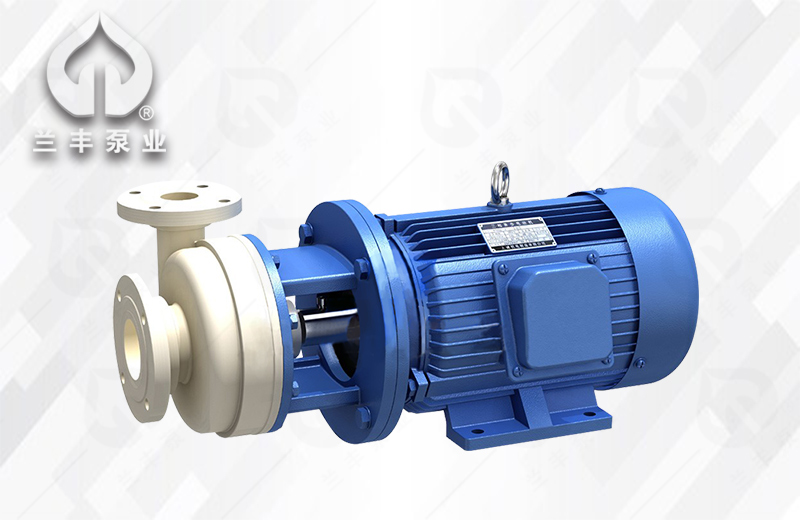

PF耐腐蝕泵
技術規范：
產品型號：PF型
流量：1.5～120m3/h
揚程：15～36m
轉速：2900、1450r/min
進口直徑：25～100mm
適用溫度：-50℃～130℃
工作溫度：≤40℃
適用介質：多種濃度硫 酸、鹽酸、醋酸、磷酸、鉻酸、草酸、氫氟酸和堿液、有機溶劑、氧化劑等介質
用途：用于化工、氯堿、化肥、染料、試劑、農藥、制藥、電鍍、環保等工業部門
驅動方式：電動
主要材質：增強聚丙烯或聚偏氟乙烯
產品概述
耐腐蝕離心泵通過接軸與電動機直聯，該耐腐蝕離心泵的旋轉方向，自吸入口向電機方向看為順時針方向旋轉，吐出口與軸線垂直向上。強耐腐蝕離心泵的密封，選用聚四氟乙烯（F4）波紋管，外裝式耐腐蝕機械密封。PF耐腐蝕化工泵是屬于臥式離心泵，也是新型的節能耐腐蝕化工泵系列產品 。
耐腐蝕離心泵根據輸送介質的腐蝕及溫度情況不同，泵的觸液材料分為：
（FRPP）增強聚丙烯（用符號PR表示）適用溫度-5-80℃。
（PVDF）聚偏氟乙烯（用符號PF表示）適用溫度-30-110℃。
凡是在防爆區域內使用，需配防爆型電機。
使用范圍
耐腐蝕離心泵能夠輸送-50℃～130℃溫度條件下的多種濃度硫 酸、鹽酸、醋酸、磷酸、鉻酸、草酸、氫氟酸和堿液、有機溶劑、氧化劑等介質，應用于化工、氯堿、化肥、染料、試劑、農藥、制藥、電鍍、環保等工業部門。
產品特點
1.耐腐蝕泵機械密封適用于清潔的，無懸浮介質中使用。
2.耐腐蝕泵機械密封裝配前應對泵體、葉輪、密封腔沖洗干凈，嚴格檢查動環，靜環端面，不允許有任何細微的劃傷，并用潔凈的沙布揩擦干凈并涂上一層清潔的機油。
3.正確調整彈簧的壓縮量，不宜太緊或太松，使之既有一定的壓緊力，又能輕快靈活的轉動。
4.拆卸 耐腐蝕泵機械密封應仔細，嚴防撞擊損壞動靜環密封面。
性能參數
| 型號PF型 | 進口直徑mm | 出口直徑mm | 轉速2900r/min | 轉速1450r/min | 吸上高度 | ||||||
| 流量m3/h | 揚程m | 效率% | 配用電機KW | 流量m3/h | 揚程m | 效率% | 配用電機KW | ||||
| 25-20-120 | 25 | 20 | 2.5 | 15 | 40 | 1.1 | |||||
| 25-20-120 | 25 | 20 | 2 | 20 | 43 | 1.1 | |||||
| 32-25-125 | 32 | 25 | 6.5 | 20 | 51 | 1.5 | |||||
| 32-25-125 | 32 | 25 | 5 | 25 | 53 | 1.5 | |||||
| 40-32-125 | 40 | 32 | 10 | 15 | 50 | 2.2 | 5 | 3.75 | 39 | 1.1 | 3 |
| 40-32-125 | 40 | 32 | 7.5 | 20 | 55 | 2.2 | 3.75 | 5 | 40 | 1.1 | 3 |
| 50-40-145 | 50 | 40 | 16 | 28 | 58 | 3 | 8 | 7 | 50 | 1.5 | 5 |
| 50-40-145 | 50 | 40 | 20 | 26 | 61 | 3 | 10 | 6.5 | 54 | 1.5 | 5 |
| 50-40-145 | 50 | 40 | 25 | 24 | 63 | 3 | 12.5 | 6 | 55 | 1.5 | 5 |
| 65-50-160 | 65 | 50 | 15 | 34 | 44 | 5.5 | 7.5 | 8.5 | 50 | 2.2 | 5 |
| 65-50-160 | 65 | 50 | 25 | 36 | 57 | 5.5 | 12.5 | 8 | 60 | 2.2 | 5 |
| 65-50-160 | 65 | 50 | 30 | 30 | 59 | 5.5 | 15 | 7.5 | 60 | 2.2 | 5 |
| 80-65-160 | 80 | 65 | 30 | 36 | 50 | 7.5 | 15 | 9 | 55 | 3 | 5 |
| 80-65-160 | 80 | 65 | 50 | 32 | 67 | 7.5 | 25 | 8 | 68 | 3 | 5 |
| 80-65-160 | 80 | 65 | 60 | 28 | 65 | 7.5 | 30 | 7.2 | 68 | 3 | 5 |
| 100-80-160 | 100 | 80 | 60 | 36 | 70 | 11 | 30 | 9.2 | 67 | 4 | 5 |
| 100-80-160 | 100 | 80 | 100 | 32 | 78 | 11 | 50 | 8 | 75 | 4 | 5 |
| 100-80-160 | 100 | 80 | 120 | 28 | 75 | 11 | 60 | 6.5 | 71 | 4 | 5 |
